さよなら アフターバーナー

Hello ボルテックス エコ フィルター

焙煎時の煙やにおい、高額なガス代、特殊な高温ダクト、チャフ火災のリスク。

これらを一台で大きく改善する、コーヒー焙煎専用の湿式排気処理システムです。

燃やすのではなく、
水の力で排気をきれいに。

高効率サイクロンと微細な水の噴霧を組み合わせ、チャフや粉塵を捕集。煙を低減し、においの原因となるVOCも大幅に抑えます。

水は循環して再利用されます

VortX EcoFilterの主なメリット

  • ランニングコストを大幅に削減
    水を利用して焙煎排気中の煙やにおいを低減します。アフターバーナーのように燃焼用のガスを使わないため、日々の運転コストを抑えられます。

  • 排気ダクトの施工費を抑えやすい
    排気温度が低いため、高温排気に対応する設備の必要性を減らせる場合があります。ダクトの仕様は設置環境に合わせてご案内します。

  • ダクト清掃の手間を軽減
    チャフや汚れを排気前に捕集するため、ダクト内部をきれいに保ちやすくなります。導入から5年経っても、ダクト内が新品のようにきれいだったというお客様もいます。

  • チャフ火災のリスクを低減
    焙煎機と設置条件によっては、従来のチャフコレクターを省けます。チャフがたまる箇所を減らすことで、火災リスクの低減にもつながります。

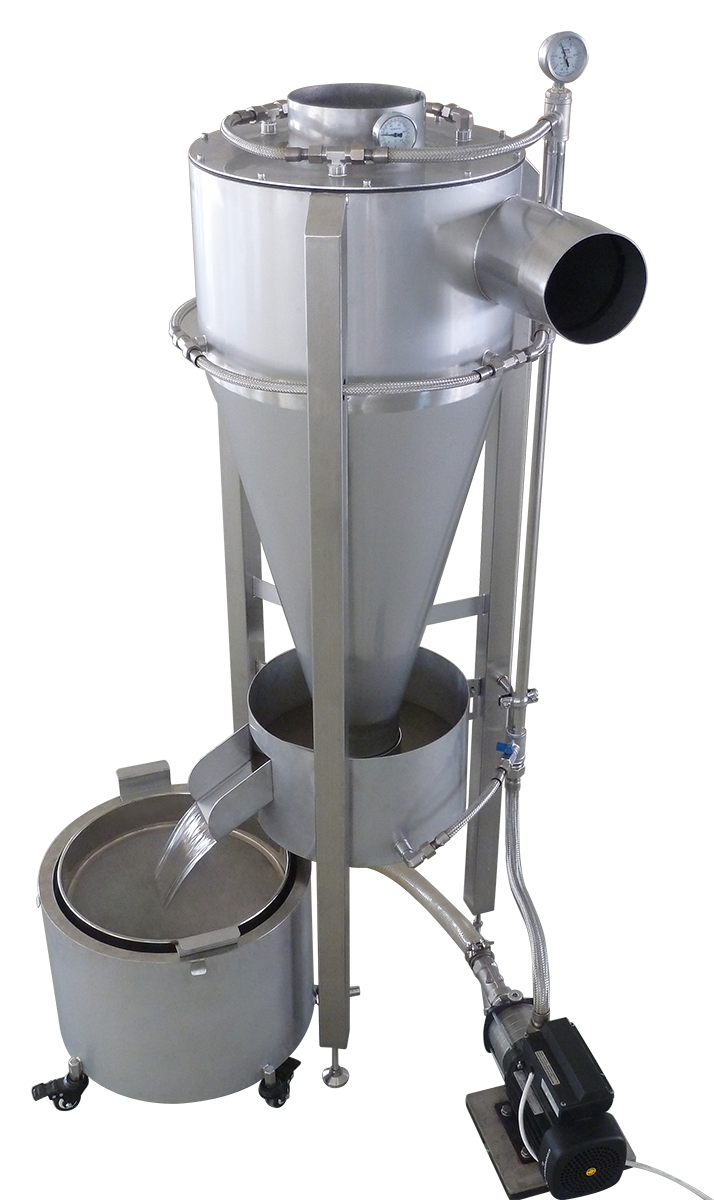

ボルテックス エコ フィルター

VortX EcoFilter は、高効率サイクロンのエネルギーと霧化された水の力を組み合わせて、10 ミクロン未満のチャフとダストを除去し、コーヒー焙煎排気からの煙、臭気、CO2 を大幅に削減します。

  1. 焙煎機からの熱排気(汚れたエアー)の入り口

  2. 水がサイクロン内で噴霧される

  3. 浄化された空気の出口

  4. 水はリサイクルされ再利用される(循環型)

  5. サイクロンとスタックはクリーンなまま

  6. チャフは圧縮される

アフターバーナーと比較すると、ボルテックスのランニングコストは非常に低いため、約2年で投資回収が可能です。これは、VortXが効率的にエネルギーを使用し、ランニングコストを削減、長期的なコストパフォーマンスに優れていることを意味します。

また、火器を使用しないため火災の心配もありません。



VOC(揮発性有機化合物)とそれが引き起こす臭気を軽減。

目に見えるチャフや粉塵を除去。

ロースターのバーナーから発生するCO2を吸着。

運用コストは 1 時間あたりわずか 30円。(凡その金額です)

サイクロンとスタックを清潔に保つことで火災のリスクの軽減



VortX EcoFilter

  • スペシャルティコーヒーロースター向けに設計

  • 高品質の素材と職人技

  • 水と空気の正確な流れのための数値流体力学を応用

  • エレガントなデザイン

  • お手頃な価格

  • 手厚いカスタマーサポート

導入費用と投資回収の目安

5kg焙煎機の場合:初期導入費用 約430万円〜(送料・各種税・設置費用込み)

ガス代の削減効果を考慮した場合、投資回収期間の目安はわずか約2〜3年です。

※焙煎量、稼働時間、ガス料金、設置環境および施工条件により異なります。

In Japan

ロン・クライスト(社長)

ロンは、工業用パッケージ、人間工学(エルゴノミクス)、ハイテク分野など、さまざまな市場において重要な新製品の開発と市場導入に貢献してきました。コーヒー業界との関わりは、2009年にLoring Smart Roastの社長に就任したことから始まり、同社では製品ラインの拡充、ブランドの再構築、そして世界的な販売および流通ネットワークの拡大を主導しました。

Ron Kleist, President

Ron has helped bring important new products to life in markets as diverse as industrial packaging, ergonomics and high-tech. His introduction to coffee began in 2009 when he became President of Loring Smart Roast and led the expansion of their product line, their rebranding and global sales & Distribution.

マキネスティコーヒー 緑本店

緑3丁目本店では店内のオーブンで焼きあがる甘いお菓子の香りとコーヒーの香りでお客様をお待ちしております。

所在地 東京都墨田区緑3-11-5

営業時間 10:00~19:00(18:30ラストオーダー)

定休日 火曜

電話番号 03-3846-4321

ホームページ

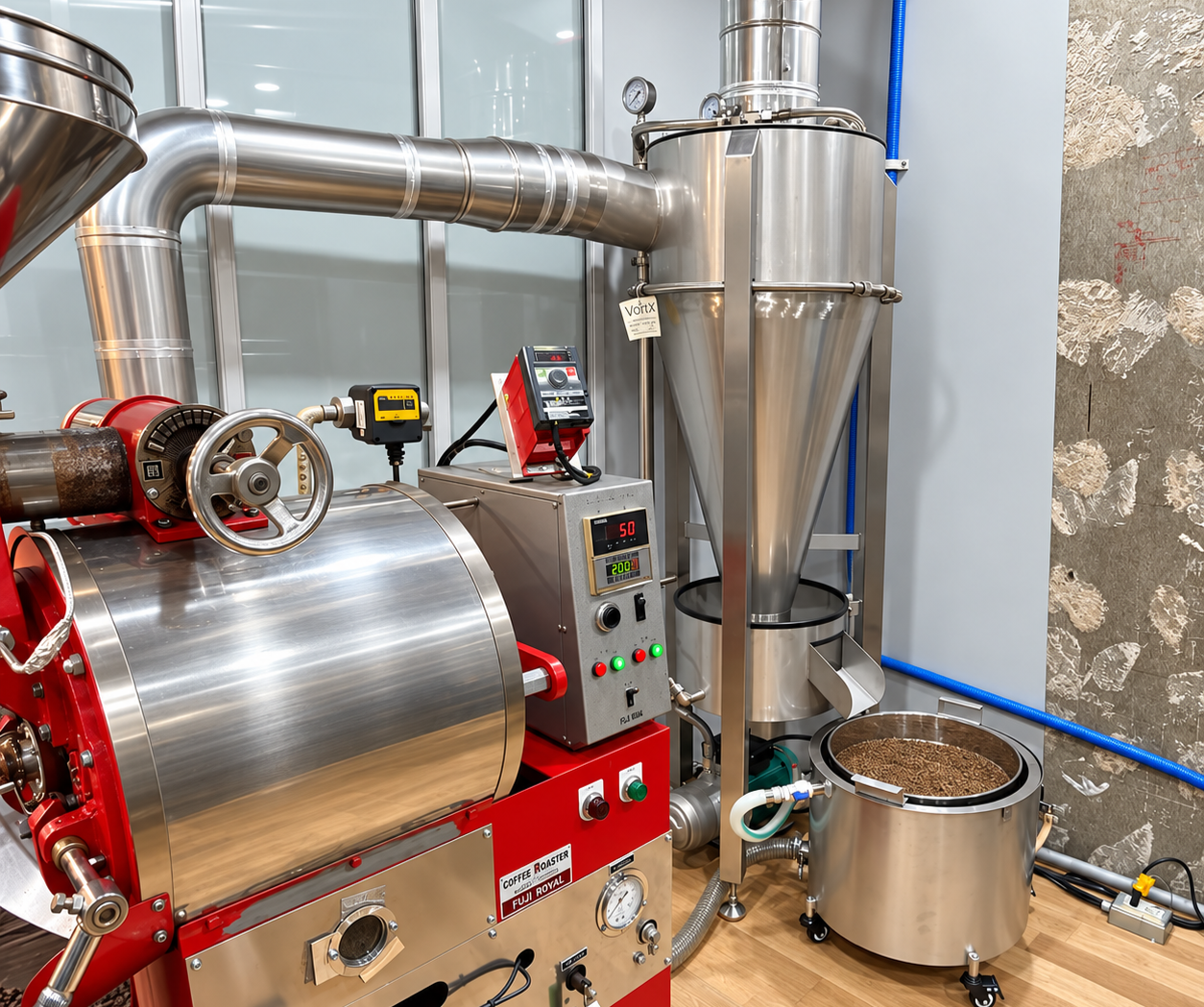

株式会社堀口珈琲

% ARABICA Kyoto

株式会社堀口珈琲



VortX EcoFilter よくあるご質問(FAQ)

Q1. VortX EcoFilterはどのメーカーの焙煎機にも設置できますか?

はい。VortX EcoFilterは、ガス式・電気式を問わず、さまざまなメーカーの焙煎機に対応しています。

焙煎機の容量や排気量に合わせて適切なモデルを選定することで、既存の焙煎設備にも導入可能です。

Q2. VortX EcoFilterとアフターバーナーの最大の違いは何ですか?

最大の違いは、煙や臭いの処理方法とエネルギー消費量です。

従来のアフターバーナーは、煙や臭いを非常に高い温度で燃焼処理する方式です。そのため大量のエネルギーを必要とし、設備や運転条件によっては焙煎機本体の最大5倍ものガスを消費することがあります。

一方、VortX EcoFilterは煙を燃やしません。

排気を水によって瞬時に冷却し、煙に含まれる油分や微粒子などを凝縮させ、サイクロン内部の旋回流によって水とともに回収する仕組みです。

追加のガス燃焼を必要としないため、ランニングコストを大幅に抑えられるだけでなく、温室効果ガスの排出削減にも貢献します。

Q3. EcoFilterを設置すると、焙煎機の動作や焙煎プロファイルに影響しますか?

基本的に、これまでの焙煎プロファイルを大きく変更する必要はありません。

VortX EcoFilterには、回転数を調整できるインラインファンを組み合わせて設置します。

ファンの回転数を細かく調整することで、焙煎機に必要な排気条件に合わせることができ、従来の焙煎スタイルを維持しながら運用できます。

Q4. 排気ダクトの出口からは、どのような煙や臭いが出ますか?

VortX EcoFilterは水を使用して排気を処理するため、ダクトの出口から白い水蒸気が見えることがあります。

臭いについては、焙煎度によって異なります。

浅煎り・中煎り:臭いはほとんど感じられない程度まで軽減されます。

深煎り:パンを焼いているような、ほのかな香りが残る場合があります。

Q5. VortX EcoFilterの安全性はどうですか?

VortX EcoFilterは、従来の排気設備と比較して、火災や高温による事故のリスクを大幅に低減できる設計です。

コーヒー焙煎設備では、チャフコレクターや排気ダクト内部に蓄積した油分や可燃性物質が原因となり、火災が発生することがあります。

VortX EcoFilterは、水を使用して油分や微粒子を回収するため、サイクロン内部や下流側の排気ダクトに可燃性物質が蓄積するのを大幅に抑えます。

また、適切な運転条件下では、サイクロン本体や排気ダクトの外側表面温度が60℃以下に保たれる設計となっており、高温部分への接触による事故のリスクも低減します。

万が一、焙煎機のドラム内部で火災が発生した場合にも、水冷構造によって下流側の排気設備への延焼リスクを抑えることが期待できます。

Q6. EcoFilterのメンテナンスは大変ですか?

いいえ。日常のメンテナンスは非常にシンプルです。

チャフは専用のストレーナーに回収されるため、焙煎作業中でも簡単に取り除くことができます。

一日の焙煎作業が終了したら、以下の作業を行います。

1. 使用した水を排水し、新しい水に交換する。

2. フィルターやストレーナーを清掃する。

3. 清水の状態で数分間運転し、ノズルや配管内部を洗浄する。

Q7. 回収されたチャフや排水は有害ですか?

VortX EcoFilterは、特殊な化学薬品を使用せず、水によって焙煎排気を処理します。

回収されたチャフは水分を含んでコンパクトにまとまるため、取り扱いや廃棄が簡単です。また、状態によっては土壌改良材として再利用することも可能です。

排水には焙煎時に回収された油分や微粒子などが含まれますが、通常の運転では特殊な化学薬品を添加する必要はありません。

Q8. LoringやIMFなどの焙煎機の排気冷却にも使用できますか?

はい、可能です。

VortX EcoFilterは、LoringやIMFなどの焙煎機から排出される高温の排気を冷却する用途にも対応できます。

排気温度や風量などの条件に合わせて、適切なモデルや設置方法をご提案いたします。

Q9. 1台のVortX EcoFilterに複数台の焙煎機を接続できますか?

はい、可能です。

複数台の焙煎機を1台のVortX EcoFilterに接続するシステムも設計できます。

それぞれの焙煎機の排気量や同時稼働の条件を考慮し、適切なダクトレイアウトや排気システムをご提案いたします。

Q10. VortX EcoFilterの設置には何が必要ですか?

基本的に、以下の設備が必要です。

給水設備:水道などの給水源(接続口径3/4インチ)

排水設備:使用後の水を排出するための排水経路

電源設備:

ポンプ用:単相200V(約1,500W / 7.5A)

インラインファン用:100V(約100W)

上記は日本国内でのEF450の一般的な構成例です。必要な電源容量や設備仕様はモデルによって異なります。

なお、排水設備については設置環境に応じて対応可能なため、必ずしもEcoFilterのすぐ近くに排水口を設ける必要はありません。

導入前に設置環境を確認し、必要な設備をご案内いたします。
